Ducha Eléctrica

Cálculo de breaker y cable

Ducha eléctrica residencial

En nuestra vivienda o en la de un conocido hemos utilizado esta ducha eléctrica en algún momento, usualmente en sus características encontramos datos como voltaje, corriente y hasta potencia, esto con el fin de enseñarle al usuario su consumo y así poder determinar el cable y breaker adecuado.

Por ejemplo:

Paso 1 Anotamos los datos de placa de la ducha

Voltaje = 120 Voltios

Corriente= No la conocemos hay que calcularla

Resistencia = 2.61 Ohm

Potencia =5 517 Watt  (Usualmente la ducha viene marcada con 5 500 Watts)

Paso 2 Realizamos el cálculo de la corriente debido a que seleccionamos el breaker y el cable con este parámetro tan importe, sin embargo, existen otros dependiendo de las normas seleccionadas.

Aplicamos ley Ohm

Corriente= Voltaje / Resistencia

I= V/R

I=120V/2.61 Ohm

I=45,97 Amperios (A)

Paso 3 Seleccionamos el cable lo hacemos según el código eléctrico aprobado en este caso seria el Código Eléctrico Nacional 2014 (NEC2014 o NFPA 70)  esto busca proteger a la persona y a la edificación usando un cable que soporte la circulación de corriente adecuada para hacer funcionar la ducha correctamente.



Tabla a usar es 310.15

Se indica que los cables indicados pueden ser los siguientes:

Cable THHN 10 AWG = 30 Amperios  ( Este soporta muy poca corriente NO es apto)

Cable THHN 8 AWG   = 50 Amperios  (Este SÍ soporta la corriente de 45,97A)

Cable THHN 6 AWG   = 65 Amperios  (Este SÍ soporta  la corrientes de 45,97 A)

Por lo tanto, el cable THHN 8 AWG soporta la corriente pero está al límite solo con 4 Amperios adicionales y el cable THHN 6 AWG es el adecuado porque tiene 14 Amperios adicionales.

Conclusión

El cable THHN 6 AWG es el adecuado porque soporta 65 Amperios  y el breaker de 50 Amperios para proteger el cable.



Ley de potencia en los electrodomésticos del hogar

En nuestro hogar tenemos electrodomésticos que utilizan la electricidad para funcionar, donde se necesita una corriente,un voltaje y una resistencia, que en este caso sería el electrodoméstico.

Por ejemplo, en la placa del microondas dice:



Datos de placa

Voltaje: 120V

Potencia: 1500 Watts

Corriente : No la conocemos se debe calcular con la ley de potencia.

¿Qué es la ley de potencia?

Normalmente se analiza la Ley de Ohm como una relación entre el voltaje, la corriente y el valor de una resistencia / resistor. Una forma más completa de expresar la Ley de Ohm es incluyendo la fórmula de potencia eléctrica. y sus variantes: V = P/I e I = P/V.

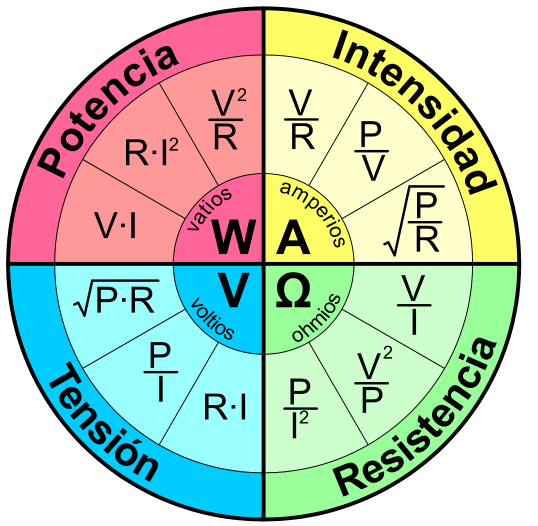

Fórmulas de ley de Ohm y potencia:

Principios de la ley Ohm mediante las TIC.

La ley Ohm es la relación que tiene el voltaje, la intensidad y la resistencia en un circuito eléctrico que corresponde a un lazo cerrado donde existen tres elementos importantes los cuales son: conductor eléctrico, fuente de alimentación y carga eléctrica (resistencia), todo debe estar en un lazo cerrado.

Explicación de la ley Ohm:
